Importando arquivo do AutoCad (.DXF)

1° - Passo – Na aba “Table”, clicar em “Universal Translator”.

2° - Passo – Em “File” clicar em “Translate..”

3° - Passo – Em “reader”, selecionar o formato do arquivo a ser convertido, no caso, o .DXF

4° - Passo – Em “Dataset” selecionar o arquivo de origem e em “Coord. System” ajustar a projeção.

5° - Passo – Em “Writer”, selecionar o formato do arquivo desejado, no caso, o .Tab

6° - Passo – Em “Dataset” selecionar o o local de destino do arquivo convertido e em “Coord. System” ajustar a projeção.

Abrindo tabela no Excel

1° - Passo – Abrir tabela de Excel.

Open > Table> Tipo: Microsoft Excel

Marcar a caixa “Create Copy..” .

2° - Passo – Selecionar a planilha em “Named Range”, marcar a caixa e apertar em “OK”.

3° - Passo – Clicar em “OK”

4° - Passo – No “Explorer”, clicar com o botão direito em cima da tabela, e depois clicar em “Table Structure”.

5° - Passo – Marcar a caixa “Table is Mappable”, marcar as caixas de “Indexed” e depois em “OK”

6° - Passo – Sempre que alterar a estrutura da tabela, deve-se adicioná-la ao explorer novamente clicando em “Add Layer” (Simbolo: “+”), selecionar a tabela e depois clicar em “OK”

7° - Passo – Abrir a cópia da tabela e depois exibir o “Browse”

8° - Passo – Para visualizar janelas lado a lado.

Clicar com o botão direito na parte azul, e depois em “New Vertical Tab Group”

9° - passo - Selecionar uma linha em “Browse” (1), clicar na aba da janela de mapas (2) e desenhar um polígono na área correspondente (3).

10° - Passo – Após desenhar todos os polígonos, gerar mapa temático.

Configurando Mapa para Impressão (Layout)

1° - Passo – Na aba “Layout”, clicar em “New Layout”.

2° - Passo – Clicar em “Map”. Selecionar a janela atual de trabalho.

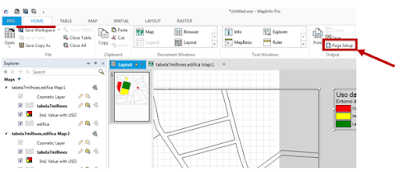

3° - Passo – Para configurar formato da página, em “Home”, clicar em “Page Setup”.

4° - Passo – Configurar formato e orientação do papel. Clicar em “OK”.

5° - Passo – Para ajustar objetos na folha: selecionar objeto (1), clicar na extremidade e arrastar (2).

6° - Passo – Para mover objetos, clicar, segurar e arrastar.

7° - Passo – Para dar zoom na área do mapa: Clicar duas vezes sobre área do mapa e clicar em “Zoom in” ou “Zoom out” e arrastar.

8° - Passo – Para adicionar título: clicar em “Text” e depois clicar em alguma área do mapa.

9° - Passo – Para alterar a fonte do título, clicar com o botão direito e depois em “Text Style...”.

10° - Passo – Para colocar os objetos por cima do mapa (sobrepor), clicar com o botão direito em cima do objeto, e depois em “Frame Properties”

11° - Passo – Clicar em “Style...”.

12° - Passo – Em “Fill”, clicar em “Pattern” e selecionar B1 (Cor sólida) (1).

Em “Foreground”, Selecionar cor branca (2).

13° - Passo – Para adicionar o Norte Magnético: Na aba “Home”, clicar em “Tools”.

14° - Passo – Em “Registred”, pesquisar por “North Arrow”.

15° - Passo – Clicar em “Load tool (run)”. O North Arrow estará ativo na aba “Home”

16° - Passo – Para criar “North Arrow”: Na aba “Map”, clicar em “North Arrow”

17° - Passo – dar duplo clique no mapa para ativar o objeto do mapa. Clicar no local desejado para adicionar o Norte.

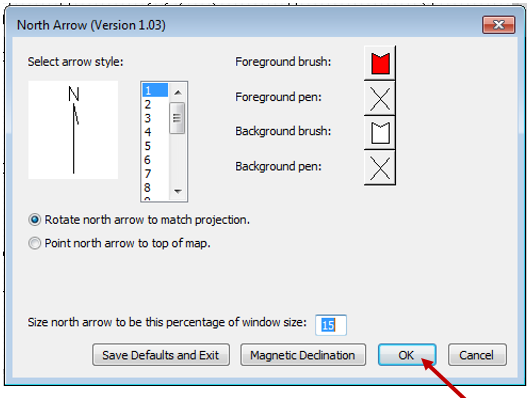

18° - Passo – configurar “North Arrow”. Clicar em “OK”.

19° - Passo – Para selecionar o Norte, deve-se ter o nível cosmético editável. Para mover, clique e arraste.

20° - Passo – Para adicionar escala: Na aba “Layout”, clicar em “Scalebar”.

21° - Passo – Configurar escala e clicar em “OK”

22° - Passo – Posicionar a escala conforme desejado.

23° - Passo – Para impressão (PDF), na aba “Layout”, clicar em “Print”

24° - Passo – Configurar a impressão conforme desejado.

Criando Mapas Temáticos

1° - Passo – Na aba “Map”, clicar em “Add Theme”.

2° - Passo – Na área de criação do mapa temático, escolher: Tipo e Modelo.*

Em seguida clicar em “Next”.

* Para tipo “Range” ver passo 5.

3° - Passo – Para mapas de regiões (Ranges), clicar em “Ranges..” para ajustar os intervalos.

4° - Passo – Para configurar cores, clicar em “Style...”.

5° - Passo – Escolher a tabela e o campo que irá gerar o mapa temático.

Clicar em “Next”

6° - Passo – Para configurar personalizar intervalos, em “Method..” selecionar “Custom” (1). Selecione a linha desejada (2) e digite o intervalo nos campos abaixo (3). Ao final, clique em “Recalc”.

7° - Passo – Clicar no Polígono e escolher a cor do preenchimento (Fill) e borda (Border).

Clicar em “OK”.

8° - Passo – Para configurar a legenda, clicar em “Legend...”.

9° - Passo – Para alterar a fonte, clicar no botão “Aa”.

10° - Passo – Para configurar título, sub-título e legenda. Utilizar os espaços para escrever. Clicar em “OK”.

11° - Passo – Clicar em “OK”.

12° - Passo – Esta será a visualização do tema, na janela mapeável.
